多功能串口產品最多支持16個獨立的軟件可編程異步/同步串口通道，支持電氣隔離和HDLC。每個通道支持多種串行通信協議，如異步、等時、同步和HDLC等。

·   RS232通道支持RxD,TxD,RTS,CTS和GND 。RS422和RS485全雙工支持一4線接口(RX+,RX-,TX+,TX-)和地（GND）。RS485半雙工支持一兩線接口（DX+,DX-）和地（GND）。

·    每個通道有256Byte的收/發FIFO，有效提高發送器和接收器的收發效率。FIFO觸發電平可編程，每個收發模式的波特率也可編程，RS232最大波特率可支持1Mbps,RS422、RS485全雙工和半雙工點對點最大支持波特率為10Mbps。

·   所有通道通過PCI的INTA產生中斷。UART的全局中斷源寄存器提供快速中斷源檢測。

·   所有串口通道都采用了帶ESD保護的收發器，ESD保護最高至+/-15KV。

產品優勢

·   支持多協議：RS232/RS422/RS485全半雙工

·   支持高波特率：RS232最高921.6Kbps,RS422/RS485最高至10Mbps

·   配置靈活：可編程通信模式、自定義波特率、可配置終端輸出阻抗、可設置FIFO深度

·   ESD保護收發器，最高+/-15KV

·   方便易用的調試工具

·  4/8/16個串口通道，每通道可通過軟件獨立編程為RS232、RS422、RS485全雙工和半雙工

·  部分型號支持電氣隔離和同步

·   RS232信號TX、RX、RTS、CTS、GND

·   RS422信號TX+、TX-、RX+、RX-、GND

·   RS485全雙工信號TX+、TX-、RX+、RX-、GND

·   RS485半雙工信號D+、D-、GND

·   RS232最大波特率1Mbps

·   RS422、RS485最大波特率10Mbps

·   每通道終端匹配電阻軟件可編程

·   每通道具有256Byte獨立的接收和發送FIFO

·   FIFO觸發深度可編程

·   帶ESD保護的收發器（最高至±15 KV）

·   支持Linux，Windows等主流操作系統

·   支持 UT Master 串口配置調試工具軟件

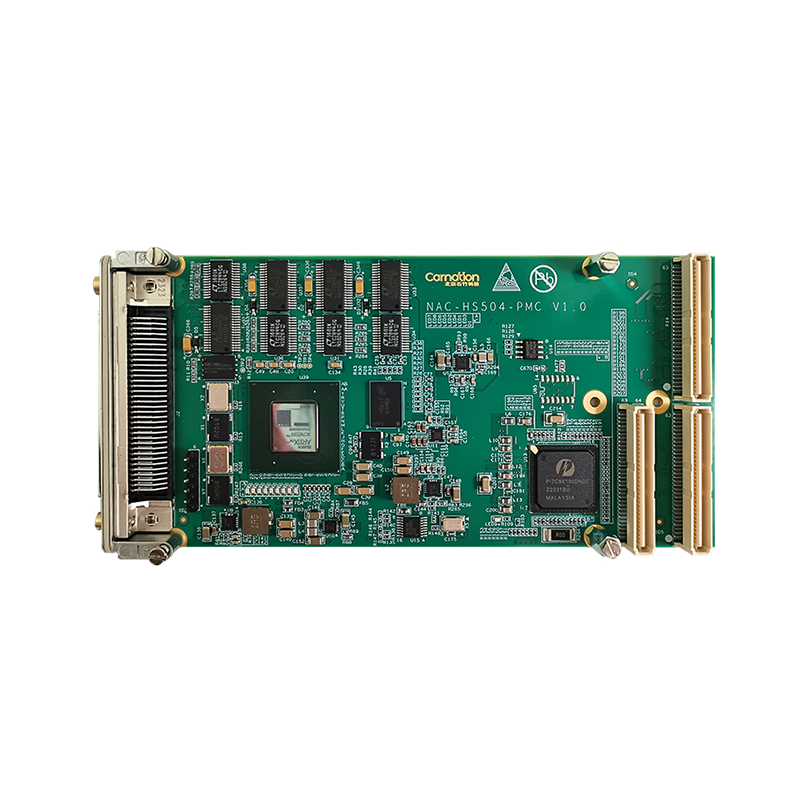

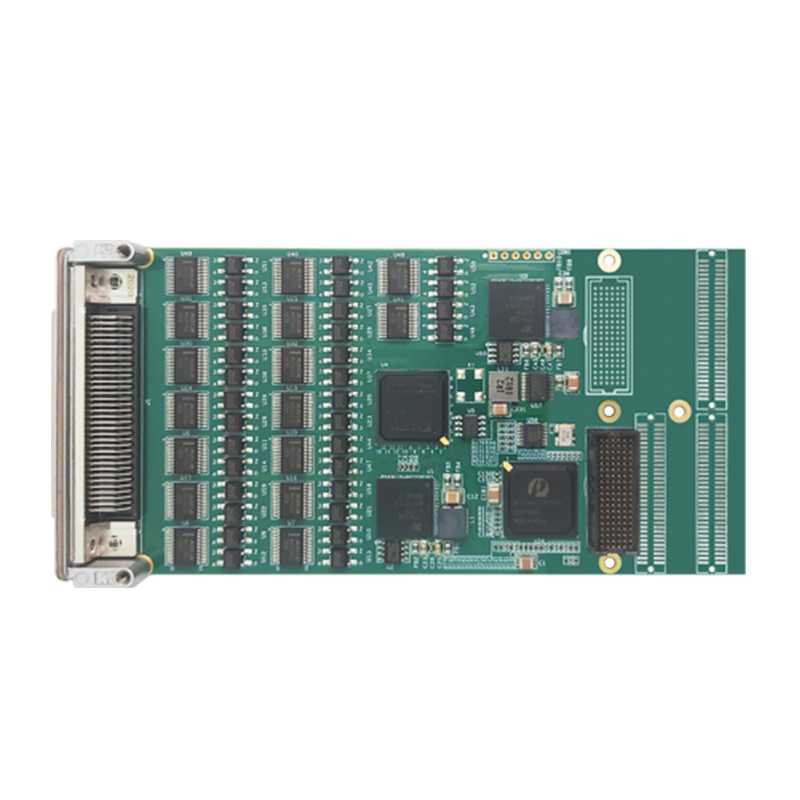

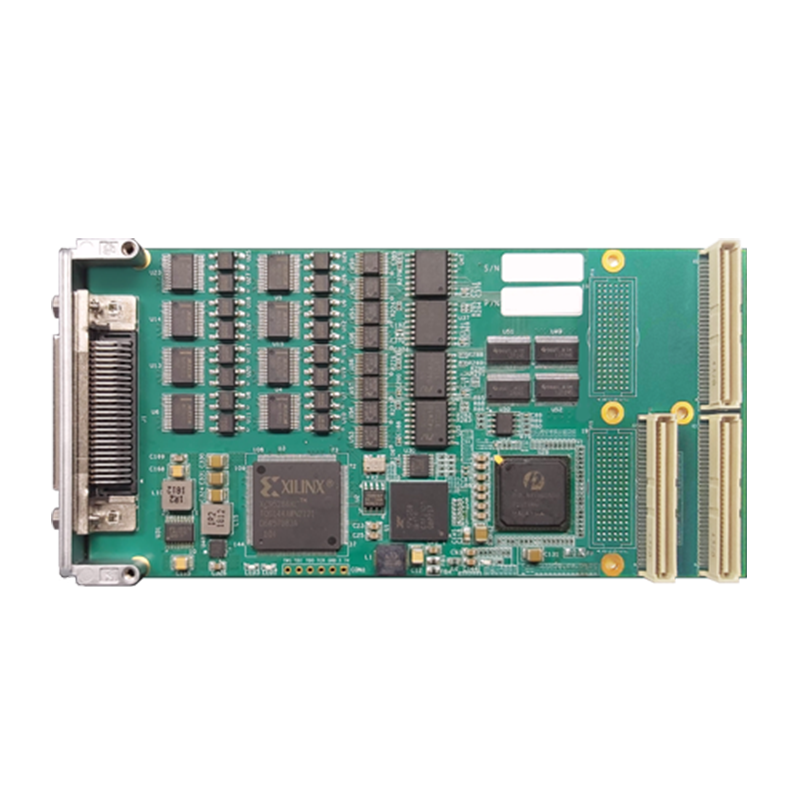

·  PMC/XMC 夾層卡，可搭配多種載板
